Cunill Tranquilo 2 dişli taşlama MOD

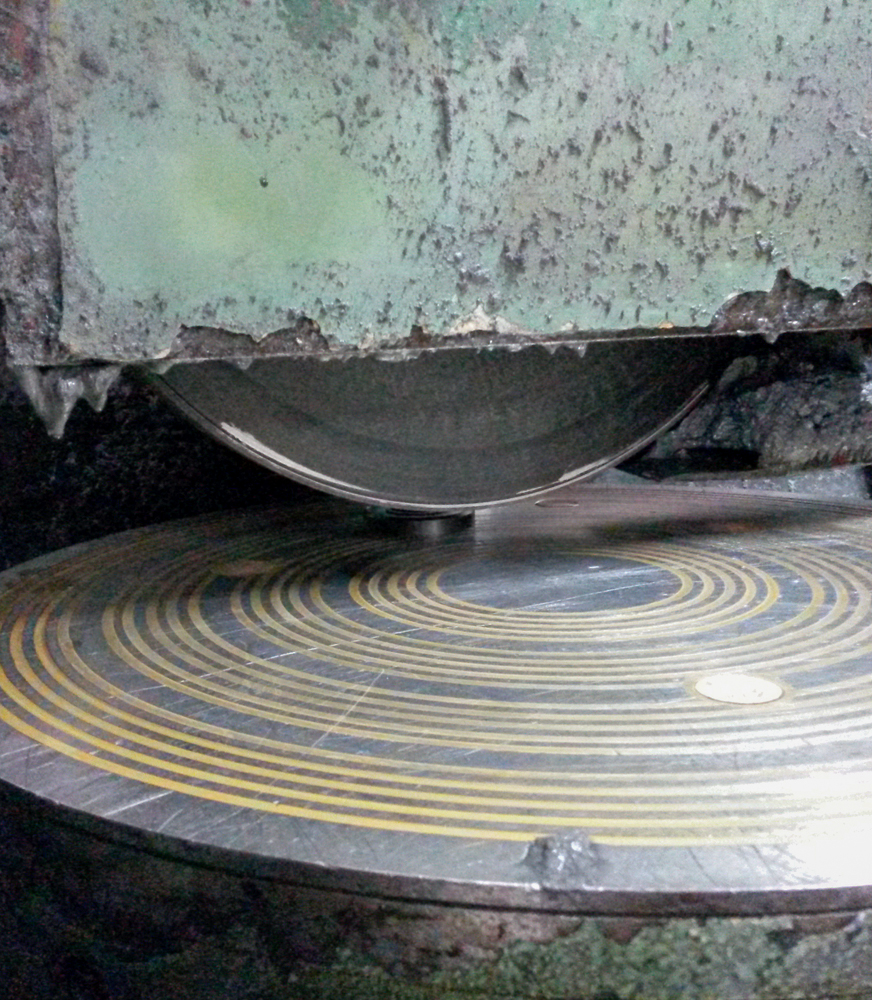

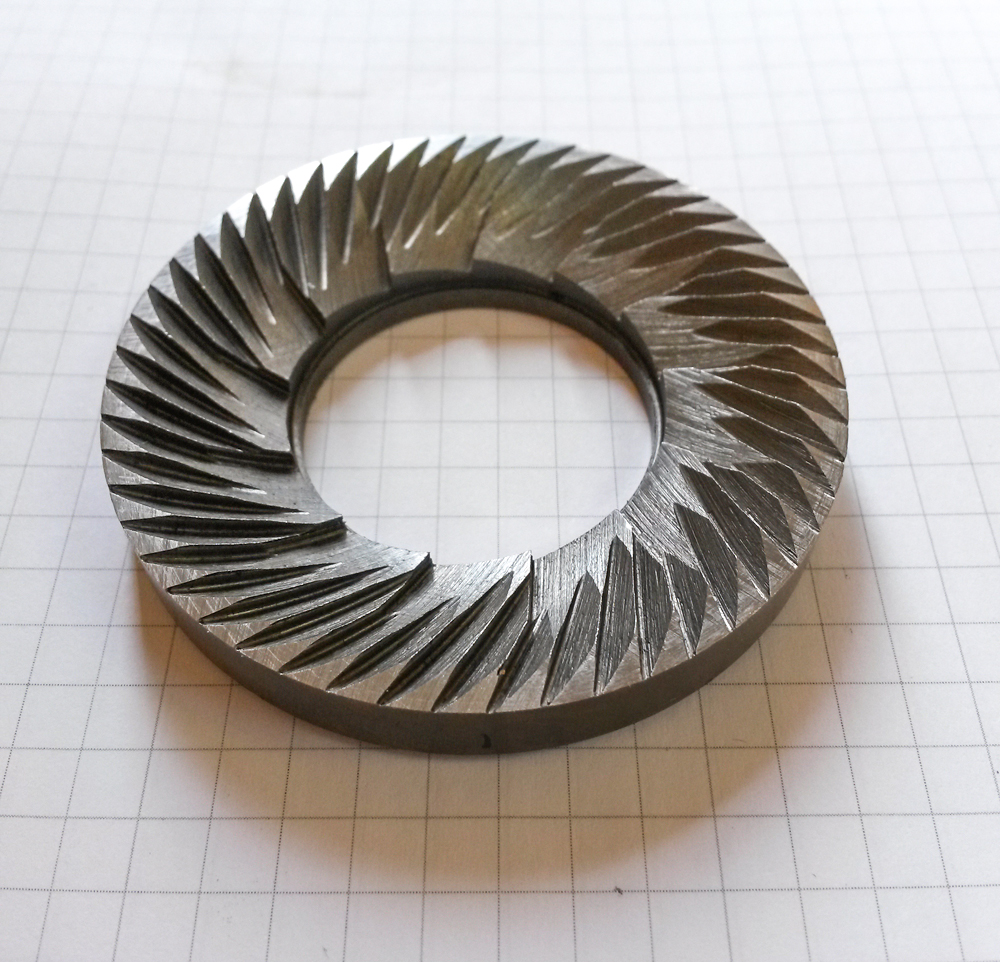

Merhaba dostlar Cunill Tranquilo 2 modlara devam ediyorum. Değirmenin motor miline bağlı hareketli öğütücü dişlide salgı (dengesiz dönüş) sorunu olduğunu düşünüyordum çünkü dişli üzerinde sadece belirli bir bölgede aşınma yoğunlaşmıştı. Bu gün sanayide soluğu aldığımda komparatör (mikron ölçüm cihazı) ile ölçüm yaptığımızda tahminimde haklı çıktığımı gördüm. Dişli mil üzerinde %10’luk bir salgı ile dönüyordu (1/10mm). Daha sonra dişlinin oturduğu plakayı ölçtük orada %5’lik nispeten kabul edilebilir bir salgı vardı. Böylece dişlinin alt kısmını sıfırlamaya karar verdik. Taşlama tezgahı ayarlanarak önce %5 sonra ise %10’a kadar bir taşlama ile dişliyi sıfırladık. Daha sonra dişliyi mile monte ettik ve ta taaaa %2,5 bir salgı ile işlemi tamamladık. Tekrar değirmeni toplayıp öğütme kalitesini kontrol ettim her zamankinden daha az tozla (fines) karşılaştım. Sabit üst dişliye de benzer bir işlem yaptırabilirim. Ancak şimdiki hali ile öncekine nazaran tatminkar shot’lar alacağımı düşünüyorum.

Cevap: Cunill Tranquilo 2 dişli taşlama MOD

Güzel bir çalışma ve resimli anlatım çok iyi,az biraz o işlerden anladığım için söylemek isterim bağlantı somunu fiberli değil tekrar sıkarken ilaçmı sürdünüz ,çalışırken gevşeme problemi çıkarmasın

Cevap: Cunill Tranquilo 2 dişli taşlama MOD

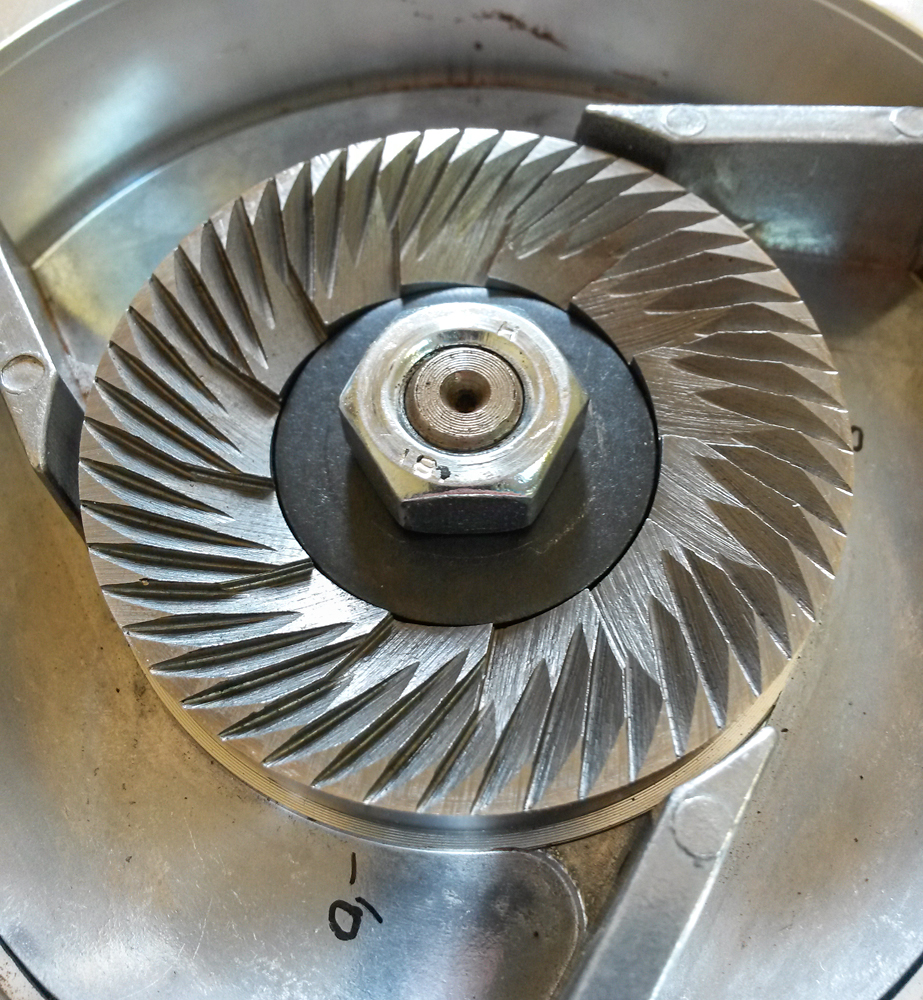

Bağlantı somununun gevşememesi için alttaki pulu hafif bombeli yapmışlar yani somunu sıktıkça pul alttan somuna baskı uyguluyor. Bir de motor mili somunun sökülme yönünün tersine dönüyor bu sebeple gevşeme yapmaz diye düşünüyorum.

Cevap: Cunill Tranquilo 2 dişli taşlama MOD

Çok degerli bir paylaşım, çok tesekkür ederiz. Alttaki dislinin arka bölümünü mü (öğütme yapmayan bölüm) taşlattınız ? Sanayide tornacilar mi yapıyor bu işlemi ?

Cevap: Cunill Tranquilo 2 dişli taşlama MOD

barisk' Alıntı:

Çok degerli bir paylaşım, çok tesekkür ederiz. Alttaki dislinin arka bölümünü mü (öğütme yapmayan bölüm) taşlattınız ? Sanayide tornacilar mi yapıyor bu işlemi ?

Genişletmek için tıkla ...

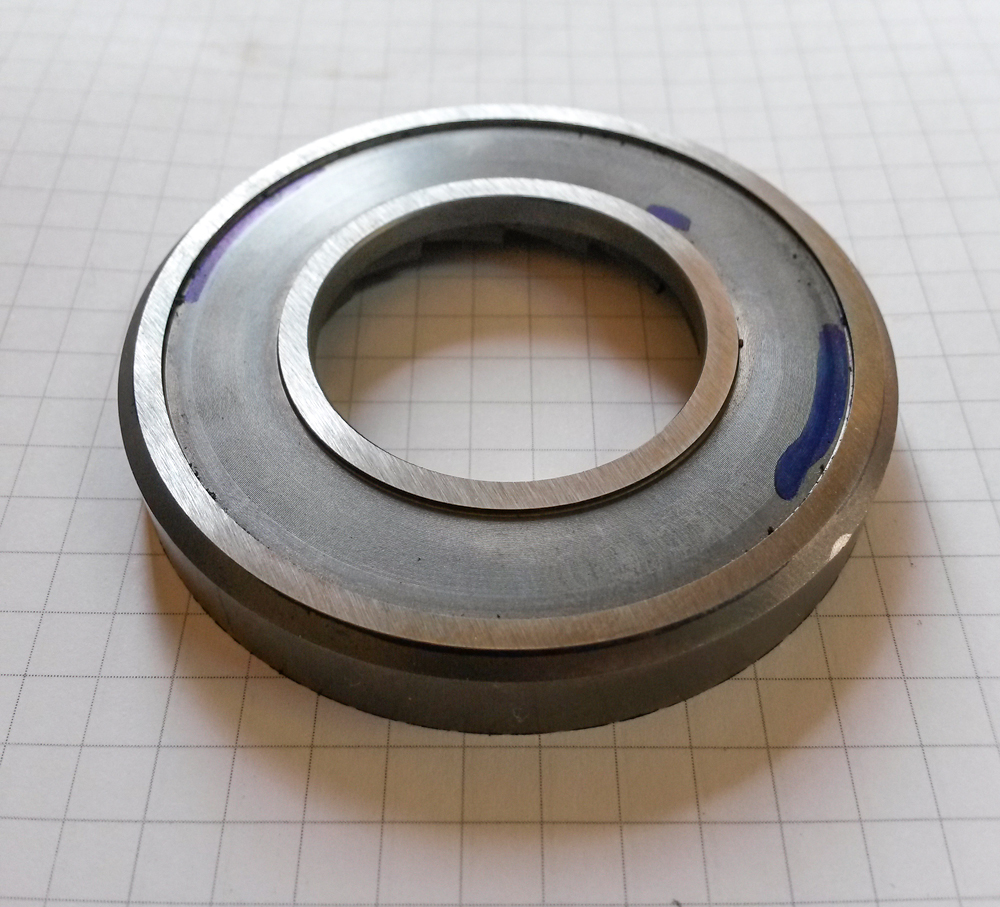

Evet motor miline bağlı dönen dişlinin alt kısmını taşlattım. Sanayide tornacılardan ziyade taşlama işi yapan atölyeler yapıyor. Her sanayide mutlaka bir iki tane bulunur. Gittiğinizde taşlamacı diye ararsanız hem ölçüm hem de taşlama yapan bir yer bulmanız olası. Makinanın üst dişlisini kasasıyla beraber tamamen sökün sonra üst dişliyi vidaladığımız parçayı söküp alt dişliyi tamamen açığa çıkartın. Bu haliyle dişli mil üzerine takılken sanayiye götürüp dişlide salgı var mı yok mu kontrol ettirin (komparatör ile). Salgı varsa dişliyi söküp salgı payı kadar taşlamak gerekiyor.
